Program de produse 2009

Nivele cu laser si aparate optice
CST  / berger



                                                      BOSCH
Calitate si inovatie verificate practic - CST/berger

Pentru toti profesionistii cu exigente extrem de ridicate fata de aparatele lor, care au
nevoie de precizie si raza de actiune foarte mare: aparatele CST/berger sunt utilizate
peste tot acolo unde trebuie executate lucrari de constructii, masurare, nivelare si
amenajari .
Capitole de produse cuprinse in catalogul CST/berger :
  1. sistem laser rotativ ;
  2. sistem laser si receptor manual ;
  3. sistem laser liniar ;
  4. nivele optice ;
  5. accesorii sisteme de nivelare , masurare cu laser sau optice .
-------------
1. Sistem laser rotativ
1.1.  ALHV  - Nivela laser rotativa cu autonivelare electronica si raza
verticala la 90 grade -
posibilitate de inclinare orizontala
si verticala, dupa doua axe
x precizie maxima
x raza de actiune foarte mare
x robust si etans la apa
x cu raza verticala la 90 grade
x dioda cu buna vizibilitate
x posibilitatea de inclinare manuala dupa doua axe +/- 10% prin tastatura si telecomanda
x aliniere axiala in modul vertical prin tastatura si  telecomanda
x delimitare plan vertical la utilizare in modul vertical
x nivelare dupa axa orizontala

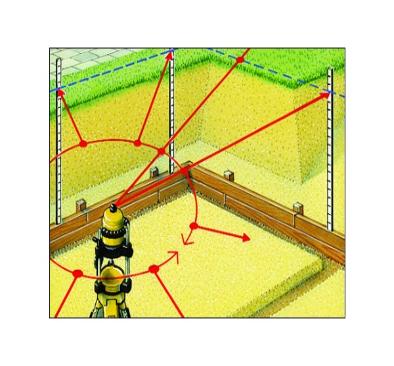

UTILIZARE
Pentru toate lucrarile de constructii civile, iindustriale si subterane , amenajarea gradinilor si
peisagistica precum si amenajari interioare, de exmplu nivelare, suspendare tavanelor,
montarea peretilor de gips-carton, placarea cu gresie si faianta , transferarea unghiurilor
drepte , jalonare, balizare

_________________________________
1.2.  ALH  - Laser rotativ cu autonivelare electronica  - posibilitate de
inclinare orizontala, dupa o axa

x precizie maxima
x raza de actiune foarte mare
x robust si etans la apa
x cu raza verticala la 90 grade
x dioda cu buna vizibilitate
x posibilitatea de inclinare manuala dupa doua axe +/- 10% prin tastatura si telecomanda
x aliniere axiala in modul vertical prin tastatura si  telecomanda
x delimitare plan vertical la utilizare in modul vertical
x nivelare dupa axa orizontala
UTILIZARE
Pentru toate lucrarile de constructii civile, iindustriale si subterane , amenajarea gradinilor si
peisagistica .
_________________________________

1.3. LMH-CU  -  Laser rotativ cu autonivelare electronica- orizontal

x nivelare printr-o apasare de buton
x nivelare rapida
x carcasa protejata impotriva stropilor de apa
x autonivelare automata dupa axa orizontala
  UTILIZARE
Constructii civile/industriale, lucrari de mai mica anvergura sin domeniul amenajarii gradinilor
si de peisagistica .


___________________________________________________________
_________________________________
2. Sistem laser si receptor manual

2.1. LD440  - Receptor manual profesional universal pentru laser
rotativ

Afisaj inaltime in 7 trepte, indica pozitia LD440 fata de planul laser ; x difuzor in 3 trepte
cu 3 semnale sonore diferite ; x tastatura usor vizibila cu tasta de pornit / oprit ;
Tasta de reglare a sensibilitatii si tasta de reglare a volumului sonor ; x banda laterala
de cauciuc pentru protectie antisoc ; x etansare impermeabila la apa ( IP 67 ) ;
Deconectare automata dupa 5-8 minute ; x memorarea directiei ( indicarea laturii prin
care raza laser a parasit domeniul de receptie al laserului ) ; x filtru electronic pentru
atenuarea radiatiei solare directe si protectie impotriva perturbatiilor cauzate de
radiatiile electromagnetice ; x clema de prindere pe mira , foarte stabila cu fixare
rapida ; x magnet suplimentar pentru fixare pe un perete de gips carton si pe plafon ;
Diode cu LED-uri usor vizibile , cu lumina albastra puternica ; x afisaj LCD dublu , cu
cu lista completa a functiilor si display grafic : control al functionarii , control nivelului
de incarcare a bateriei , reglaj precizie, volum sonor .
_____________________________________________________

2.2. LD400  - Receptor manual universal robust , sonor si precis .

Cu ajutorul suportului sau universal , el poate fi fixat , de exemplu pe riglede
masurare tetragonale , rotunde si ovale sau altele asemanatoare.

Display frontal şi posterior ; Trei trepte de sensibilitate ;
Tastatură uşor vizibilă cu tastă pornit şi oprit
Tastă de reglare a sensibilităţii şi tastă de reglare a volumului sonor
Bandă laterală de cauciuc pentru protecţie antişoc şi izolaţie de protecşie împotriva
pătrunderii stropilor de apă ( IP 55 )
Deconectare automată după 5-8 minute
Memorare direcţie (
indicarea laturii prin care raza laser a părăsit domeniul de recepţie al laserului )
Filtru electronic pentru atenuarea radiaţiei solare directe şi protecţie împotriva perturbaţiilor
cauzate de radiaţiile electromagnetice
Clemă de prindere pe miră, foarte robustă
Afişaj LCD dublu, cu lista completă a funcţiilor şi displaz grafic: control al funcţionării, control al
nivelului de încărcare a bateriei, reglaj precizie, volum sonor
___________________________________________________________

2.3. LLD20   - Receptor manual pentru laser liniar .

Afişajul cu şapte trepte al înălţimii indică poziţia LLD20 în planul laser
Difuzor în trei trepte cu 3 semnale sonore diferite
Tastatură uşor vizibilă cu tastă pornit şi oprit
Tastă de reglare a sensibilităţii şi tastă de reglare a volumului sonor
Bandă laterală de cauciuc pentru protecţie antişoc şi izolaţie de protecţie împotriva pătrunderii
stropilor de apă ( IP55 )
Deconectare automată după 5 - 8 minute
Memorare direcţie ( indicarea laturii prin care lumina laser a părăsit domeniul de recepţie al
laserului )
Filtru electronic pentru atenuarea radiaţiei solare directe şi protecţie împotriva perturbaţiilor
cauzate de radiaţiile electromagnetice
Afişaj LCD dublu, cu lista completă a fuhncţiilor şi displaz grafic: control al nivelului de
încărcare a bateriei, reglaj precizie, volum sonor

Utilizare:
La lumină puternică sau în mediul exterior
Poate fi utilizat împreună cu iLMLXT şi GizmoLite 3
___________________________________________________________
_________________________________
3.Sistem laser liniar

3.1. GizmoLite 3  - Nivela laser cu linii cu autonivelare pentru mediul
interior si exterior

Rază de nivelare orizontală, 2 linii verticale în unghi de 900, cruce laser şi mod manual pentru
înclinări
Utilizare cu receptor manual în caz de lumină puternică sau în mediu exterior
Rază de acţiune mare în combinaţie cu receptorul manual
Linie suplimentară la 900

Utilizare:
Datorită liniei la 900, adecvat în mod special pentru placarea cu gresie şi faianţă ;
Amenajări interioare ;
Amplasarea pereţilor de gips carton, cu receptorul manual, posibilă si la distanţe mai mari
Lucrări de renovare ; Montarea plafoanelor ; Montarea de dulapuri şi rafturi ;
Instalarea de ţevi şi conducte ; Terase ; Acoperiri .

________________________________________________________________________________________


3.2. iLMXT  - Nivela laser cu linii de inalta performanta pentru
utilizare iin mediu interior si exterior

Se poate lucra şi în condiţii nefavorabile de lumină, cu receptorul manual
Rază de acţiune de până la 30 m cu receptorul manual
Tastă, 4 funcţii - rază de nivelare orizontală, linie verticală, cruce laser şi mod manual pentru
înclinări

Utilizare:
Amenajări interioare ; Lucrări de renovare ; Montarea plafoanelor ; Montarea pereţilor şi a
conductelor ; Montarea de dulapuri şi rafturi ; Nivelare în mediul exterior ; Terase  ;Acoperiri .

__________________________________________________________________

3.3.  iLMXL  - Nivela laser cu linii de inalta performanta, mic,
manevrabil - cu utilizare diversificata in sectorul amenajarilor
interioare.

Linie orizontală de nivelare, linie verticală, cruce laser şi mod manual pentru înclinări
Utilizare diversificată
Cu accesorii multiple

Utilizare:
Amenajări interioare ; Placare cu gresie şi faianţă ; Montarea de dulapuri şi rafturi ;
Aplicarea tapetului şi lucrul după şablon ;Montarea de pereţi din gips carton şi de pereţi
despărţitori, uşi şi ferestre ; Montarea plafoanelor ; Montarea acoperirilor ;
Montarea de instalaţii electrice şi comutatoare .

_______________________________________________________________________________________


3.4.  LM2  - Nivela laser pentru placi ceramice

Proiectează un unghi de 90 grade pe podea . Proiectează linii laser verticale . Manevrare
foarte simplă . Ajustarea liniilor verticale prin picioarele de nivelare şi nivelele cilindrice
corespunzătoare .

Utilizare:
Placarea cu gresie şi faianţă ; Acoperiri ; Montarea pereţilor de gips carton.

________________________________________________________________________________________
____________________________________________
4. Nivele optice

4.1.  SAL32NG / SAL32ND  - Nivele optice cu factor de marire a
lunetei 32X

Carcasă metalică stabilă cu blindaj din cauciuc ; Protecţie împotriva stropilor de apă ; Obiectiv puternic
Compensator cu magnet de amortizare ; Buton de focusare mare ; Colimator de vizare ;
Valiză de transport cu închizătoare dublă şi accesorii .


________________________________________________________________________________________


4.2. SAL24NG / SAL24ND  - Nivele optice cu factor de marire a
lunetei 2
4X

Carcasă metalică stabilă cu blindaj din cauciuc ; Protecţie împotriva stropilor de apă ;
Obiectiv puternic ; Compensator cu magnet de amortizare ; Buton de focusare mare ;
Colimator de vizare ; Valiză de transport cu închizătoare dublă şi accesorii .

_________________________________

































_________________________________

Nivelă laser rotativă cu autonivelare electronică
Marca  ............................................................................... CST Berger
Denumire comercială  ....................................................... ALHV
Număr de comandă ..........................................................  F 034 061 B00 / B01
Precizie  ..............................................................................până la ±0.05 mm/m
Viteze de rotaţie.................................................................  variabile (3)
Domeniu de lucru, max., cu receptor ................................. până la 850 m m
Tip de nivelare  ...................................................................electronică (±5 grade)
Diodă laser.......................................................................... 635 n m
Scanare în mod punctiform ............................................... Da
Precizie verticală ................................................................la 30 m  3,2 mm
Delimitare plan vertical la utilizarea în modul vertical ....... Da
Înclinare (± 10%)  ................................................................dublă
Etanşare la apă şi praf .........................................................IP 67

Set de livrare :
Telecomandă RC700, ochelari, Două panouri de vizare cu magnet, suport perete,
acumulator Ni-Mh, Încărcător, receptor manual LD440, Valiză de transport
_________________________________

Laser rotativ cu autonivelare electronică
Marca  ............................................................................... CST Berger
Denumire comercială  ....................................................... ALH
Număr de comandă ..........................................................  F 034 061 A00
Precizie  ..............................................................................până la ±0.05 mm/m
Viteze de rotaţie.................................................................  600   1/min
Domeniu de lucru, max., cu receptor ................................. până la 850 m m
Tip de nivelare  ...................................................................electronică (±5 grade)
Diodă laser.......................................................................... 650 n m
Înclinare (± 10%)  ................................................................simpla
Etanşare la apă şi praf .........................................................IP 67

Set de livrare :
Acumulator Ni-Mh, Încărcător, receptor manual LD440, Valiză de transport

_________________________________

Laser rotativ cu autonivelare electronică
Marca  ............................................................................... CST Berger
Denumire comercială  ....................................................... ALH
Număr de comandă ..........................................................  F 034 061 700
Precizie  ..............................................................................până la ±0.05 mm/m
Viteze de rotaţie.................................................................  600   1/min
Domeniu de lucru, max., cu receptor ................................. până la 850 m m
Tip de nivelare  ...................................................................electronică (±5 grade)
Diodă laser.......................................................................... 650 n m
Înclinare (± 10%)  ................................................................simpla
Etanşare la apă şi praf .........................................................IP 67

Set de livrare :
Acumulator Ni-Mh, Încărcător, receptor manual LD440, Valiză de transport

_________________________________


Receptor nivelă rotativă
Marca  ................................................................................. CST Berger
Denumire comercială  ......................................................... LD440
Număr de comandă   ............................................................F 034 069 100
Precizie................................................................................  0,75/1,5/3,0 mm
Domeniu de lucru ................................................................ până la 425 m
Display LCD  .........................................................................dublu
Volum sonor ......................................................................... oprit/scăzut/ridicat
Canale display ...................................................................... 7

Set de lvrare
57-LD440 , suport , geanta , 2 baterii de 1,5 V de tip AA





_________________________________


Receptor nivelă rotativă
Marca .....................................................................................  CST Berger
Denumire comercială   .............................................................LD400
Număr de comandă ................................................................  F 034069000
Precizie....................................................................................  0,75/1,5/3,0 mm
Domeniu de lucru ..................................................................... până la 425 m
Display LCD .............................................................................. dublu
Volum sonor ............................................................................. oprit/scăzut/ridicat
Canale display........................................................................... 7








_________________________________

Receptor nivelă linii
Marca......................................................................................... CST Berger
Denumire comercială  ............................................................... LLD20
Număr de comandă ....................................................................F 034 069 700
Precizie  .....................................................................................1,5/3,0 mm
Domeniu de lucru ...................................................................... până la 30 m
Display LCD ............................................................................... dublu
Volum sonor ............................................................................... oprit/scăzut/ridicat
Canale display............................................................................  7













_________________________________


Sistem laser liniar
Marca ...............................................................................  CST Berger
Denumire comercială  ....................................................... GizmoLite 3
Număr de comandă............................................................. F 034 063 900
Precizie..............................................................................  până la +/- 0,4 mm/m
Diodă................................................................................... 635 Nm
Domeniu de lucru cu receptor manual ............................... până la 30 m
Unghi de incidenţă receptor ............................................... 120 grade
Domeniu autonivelare ........................................................ +/- 4 grade
Alimentare curent electric .................................................. 3 baterii AA de 1,5 s







_________________________________



Sistem laser liniar
Marca ............................................................................  CST Berger
Denumire comercială ....................................................  iLMXT
Număr de comandă ........................................................ F 034 063 500
Precizie  ..........................................................................până la +/- 0,3 mm/m
Diodă/Diode (număr) ....................................................... 635(2) Nm
Domeniu de lucru cu receptor manual ........................... până la 30 m
Alimentare curent electric .............................................. 3 baterii AA de 1,5 s

_________________________________

Sistem laser liniar
Marca  ............................................................................. CST Berger
Denumire comercială .....................................................  iLMXL
Număr de comandă.......................................................... F 034 063 100
Precizie ........................................................................... până la +/- 0,4 mm/m
Diodă/Diode (număr) ........................................................ 635(2) Nm
Domeniu de lucru cu receptor manual............................. până la 15 m
Alimentare curent electric ............................................... 3 baterii AA de 1,5 s






_________________________________

Sistem laser liniar
Marca   ..............................................................................CST Berger
Denumire comercială ......................................................  LM2
Număr de comandă ...........................................................F 034 064 100
Precizie ............................................................................ până la +/- 0,3 mm/m
Diodă/Diode (număr).........................................................  635(2) Nm
Domeniu de lucru cu receptor manual  .............................până la 30 m
Alimentare curent electric................................................  3 baterii AA de 1,5 s


_________________________________

Nivelă optică cu factor de mărire a lunetei
Marca  ........................................................................ CST Berger
Denumire comercială  ...............................................  SAL32NG  / ND
Număr de comandă .................................................... F 034 068 201 / 200
Unitate de măsură ....................................................... gon
Factor de mărire .......................................................... 32x
Precizie de nivelare....................................................  1,6 mm la 80 m
Precizie unghiulară .................................................... 1 gon
Precizie de calare a compensatorului.........................  +/- 0,3
Domeniu de lucru......................................................... până la  122 m


________________________________
Nivelă optică cu factor de mărire a lunetei
Marca  ......................................................................... CST Berger
Denumire comercială  ................................................. SAL24NG / ND
Număr de comandă ..................................................... F 034 068 401 / 400
Unitate de măsură.......................................................  gon
Factor de mărire .......................................................... 24X
Precizie de nivelare .................................................... 1,6 mm la 50 m
Precizie unghiulară ..................................................... 1 gon
Precizie de calare a compensatorului ......................... +/- 0,8
Domeniu de lucru .........................................................până la  91 m

________________________________
Ing  Trust
www.utilaje-scule.com
Ing  Trust
www.utilaje-scule.com
